功能特性
• 操作簡單
• 具有PID功能
•可用指撥(DIP)開關選擇繼電器(Relay)或固態繼電器(SSR)輸出
• 可使用熱電偶或電阻溫度檢測器輸入
• 可選擇加熱或冷卻模式
• 具有面板鎖定功能
• 具有檢測感應器異常功能
• 具有五種尺寸可供選擇：48 x 48mm(1/16DIN), 48 x 96mm(1/16DIN), 72 x 72mm, 96 x48mm, 96 x 96mm(1/4DIN)

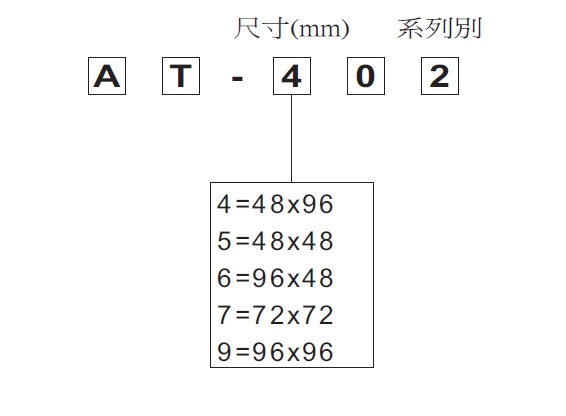

型式分類
![ANLY AT02]( "ANLY AT02")
規格
| 型式 | AT-402/AT-502/AT-602/AT-702/AT-902 |
| 操作電壓 | AC/DC(V):24~48(僅AT-502適用)/100~240 |
| 電源頻率 | 50/60Hz |
| 消耗功率 | 約3.5VA |
輸入方式
(指撥開關設定) | 熱電偶 | K, J, R |
| RTD | Pt100 |
輸出方式
(指撥開關設定) | 繼電器 | 240VAC 3A |
| SSR | DC 24V |
| 警報輸出 | 240VAC 3A |
| 警報模式 | 詳如下方警報功能表格 |
| 控制方式 | PID, PI, P, ON/OFF, 不感帶(Dead Band) |
| 設定方式 | 前面板數位設定 |
| 顯示方式 | 七節顯示器及發光二極體顯示 |
| 使用周圍溫度 | -10~ +50℃ |
| 儲存溫度 | -25~ +65℃ |
| 使用周圍濕度 | 35~80%RH(不結冰及不結露時) |
| 儲存濕度 | 35~95%RH(不結露時) |
| 重量 | AT-402/602約187g, AT-502約145g, AT-702約200g, AT-902約241g |
性能
| 型式 | AT-402/AT-502/AT-602/AT-702/AT-902 |
| 量測精準度 | 測定值之±0.3%或±2℃(取最大值) |
| 比例帶(P) | 0.0~300.0sec(以0.1秒為單位) |
| 積分時間(I) | 0~7200sec(以1秒為單位) |
| 微分時間(D) | 0~1800sec(以1秒為單位) |
| 控制週期 | 0~65sec(以1秒為單位) |
| 取樣週期 | 250ms |
| 記憶方式 | EEPROM(寫入次數:約10萬次) |
警報功能
| AF1 | 警報功能選擇 |

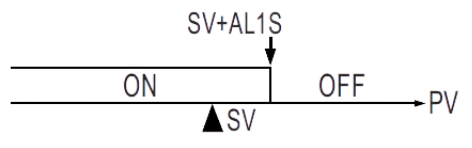

| 1 | 偏差上限![ANLY AT02]( "ANLY AT02") |

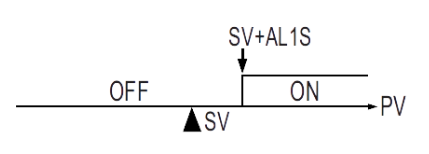

| 2 | 偏差下限![ANLY AT02]( "ANLY AT02") |
| 3 | 絕對上限![ANLY AT02]( "ANLY AT02") |

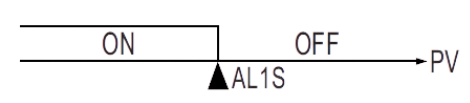

| 4 | 絕對下限![ANLY AT02]( "ANLY AT02") |

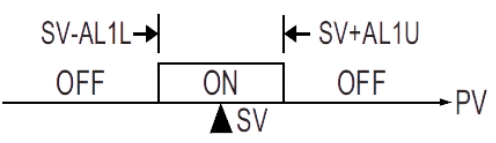

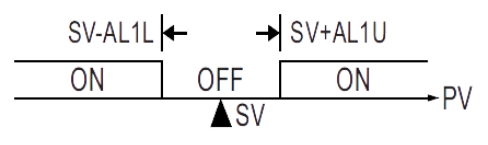

| 5 | 偏差上/下限![ANLY AT02]( "ANLY AT02") |
| 6 | 偏差範圍內![ANLY AT02]( "ANLY AT02") |
| 7 | 偏差上限(待機功能) |
| 8 | 偏差下限(待機功能) |
| 9 | 絕對上限(待機功能) |
| 10 | 絕對下限(待機功能) |
| 11 | 偏差上/下限(待機功能) |
| 12 | 範圍內(待機功能) |
控制溫度範圍
| 輸入型式 | ℃ | ℉ |
| K | 0~1200 | 32~2192 |
| J | 0~500 | 32~932 |
| R | 0~1700 | 32~3092 |
| PT-100 | -50~400 | -122~752 |

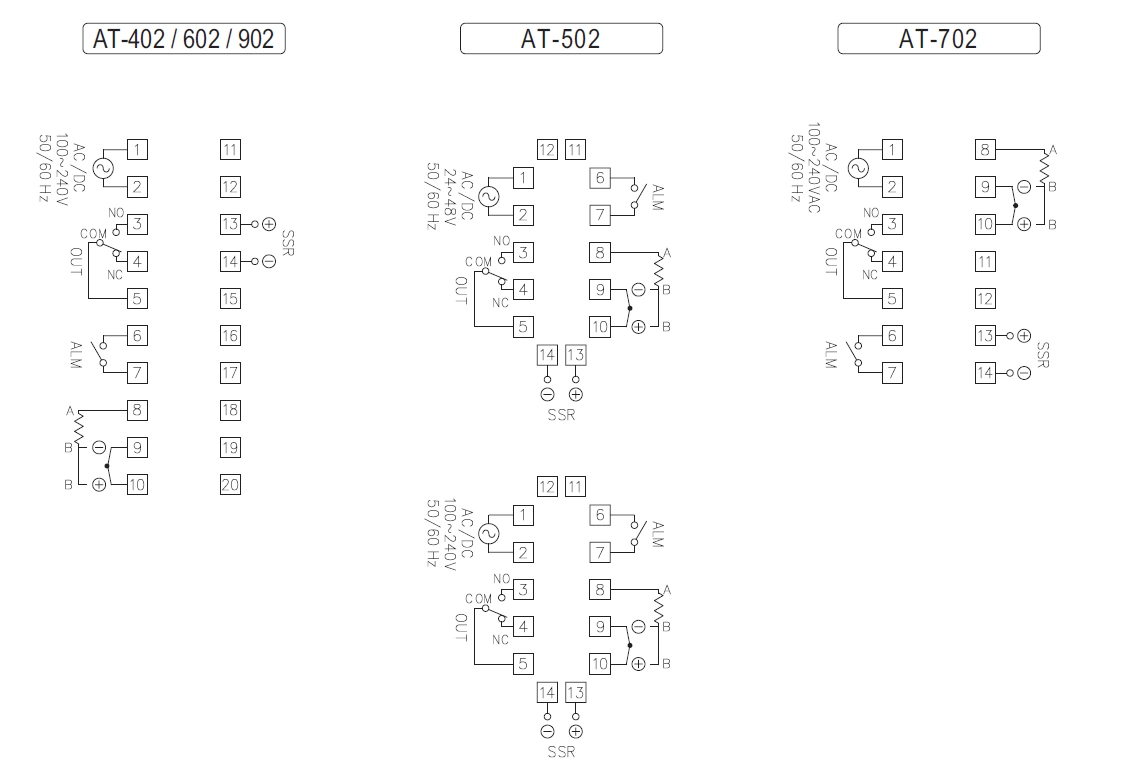

接線圖
![ANLY AT02]( "ANLY AT02")

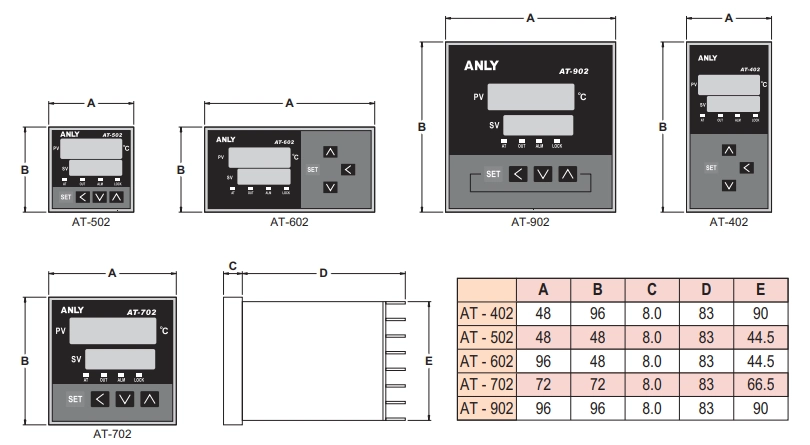

外型尺寸: (mm)
![ANLY AT02]( "ANLY AT02")

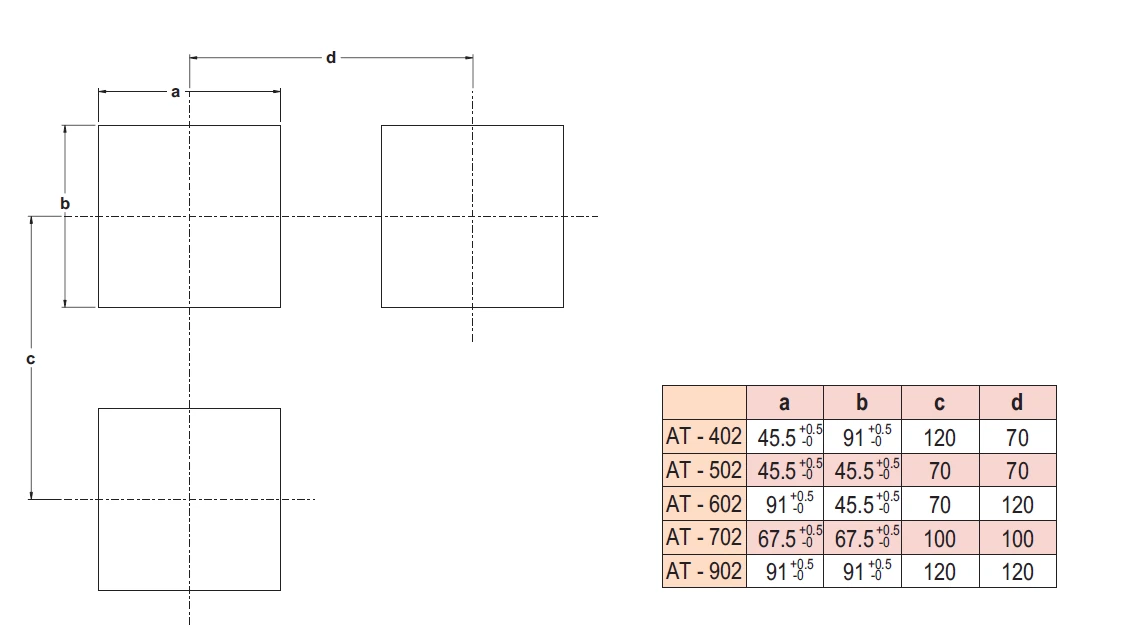

開孔尺寸: (mm)
![ANLY AT02]( "ANLY AT02")
